Rappel de l’image *.WIM en vue d’installer le poste client via le serveur de déploiement

Pour rappeler l’image que nous avons créée et publiée sur le serveur de déploiement, il faut démarrer le poste client en appuyant sur la touche F12 du clavier et choisir le démarrage depuis la carte réseau

Windows PE (avec le fichier BOOT.WIM) est en cours de chargement depuis notre serveur de déploiement



Une fois que Windows PE a fini son chargement depuis le serveur de déploiement, on arrive à l’écran suivant sur lequel nous pouvons sélectionner l’image ImageSRV2008.WIM que nous avions créée avec ImageX.exe et il suffit de cliquer sur suivant pour que le poste client s’installe





Voila, notre poste client est à 32% de la fin du déploiement et il ne reste que quelques minutes avant la fin de l’installation.

Création d’une Image WIM

Pour créer une Image *.WIM, il faut au préalable installer correctement le poste et exécuter SYSPREP, ensuite Démarrer le poste client avec Windows PE et exécuter ImageX afin de capturer l’image (clone) du système sous format de fichier .WIM



Exécution d’ImageX afin de capturer l’image (clone) du système sous format de fichier ImageSRV2008.WIM

D:\>imagex /capture /compress maximum c:\ Z:\ImageSRV2008.WIM "Création Image Windows Server 2008"

* D:\> C'est votre lecteur CD/DVD qui contient Windows PE
** C:\ C'est votre partition principale Windows Sever 2008
*** Z:\ C'est votre lecteur réseau ou vous allez créer votre fichier ImageSRV2008.WIM



Une fois le fichier ImageSRV2008.WIM généré, il suffit de le charger sur le serveur de déploiement et nous aurons l’écran suivant

Configuration du serveur WDS sous Windows Server® 2003 SP2

Pour configurer le serveur, il faut exécuter la console Service de déploiement Windows qui se trouve dans les Outils d’administration.

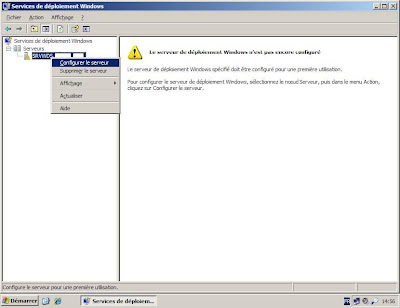

Dans la console Service de déploiement Windows, parcourir l’arborescence pour identifier le serveur de déploiement, puis faites un clique-droit pour afficher le menu contextuel et cliquez sur Configurer le serveur.

Création du répertoire racine de WDS pour le partage des images :

Afin de sauvegarder les images (*.WIM), de préférence choisir un emplacement différent de la partition système pour le répertoire racine RemoteInstall.

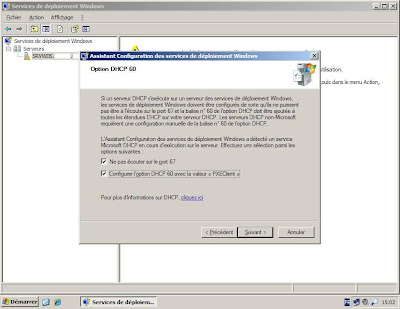

Configuration du DHCP pour le WDS :

• Si le Serveur DHCP s’exécute sur le Serveur de déploiement, il faut impérativement cocher les deux options (Ne pas écouter sur le port 67 et Configurer l’option DHCP 60 avec la valeur « PXECleint »).
• Sinon si le Serveur DHCP s’exécute sur un autre serveur, ne cochez pas les deux options

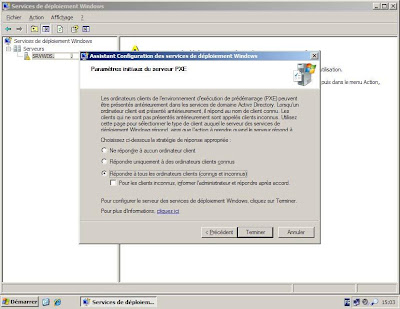

Configuration du PXE pour le WDS :
Afin de décider quels sont les postes du réseau qui peuvent utiliser le service WDS, nous devons choisir la stratégie de réponse du serveur.
Pour nos besoins, j’ai choisi l’option Répondre à tous les ordinateurs clients (connus et inconnus) afin de pouvoir intégrer facilement les nouveau postes que l’entreprise achète.

Une fois que la configuration du PXE fini, cliquez sur Terminer pour passer à l’étape suivante.

Ajouter l’image de Boot principale (Boot.wim) :

L’image de Boot principale (Boot.wim) se trouve sur le DVD de Windows Vista® ou de Windows Server® 2008, elle va nous permettre de charger Windows PE sur les postes clients afin de pouvoir choisir l’image à déployer.

Pour l’ajouter, faites un clique-droit dans Image de démarrage puis cliquez sur Ajouter une image de démarrage et sélectionnez la depuis le DVD.

Une fois que l’image de Boot a été chargé sur le serveur de déploiement, on arrive à l’écran suivant qui nous montre l’état de notre Image de Boot.

Installation du composant WDS sur Windows Server® 2003 SP2

Pré-requis : Disposer d’un Serveur DHCP (Dynamic Host Configuration Protocol), DNS (Domaine Name System) ainsi que d’un Contrôleur de domaine Active Directory.

Pour installer le composant Service de Déploiement Windows dans Windows Server® 2003 SP2, il faut aller dans le Menu Démarrer, pointez sur Panneau de configuration, puis cliquez sur Ajout/Suppression de programmes.

Dans la fenêtre Ajouter ou supprimer des programmes, cliquez sur Ajouter et ou supprimer des composants Windows. Puis sélectionnez Service de déploiement Windows et cliquez sur Suivant.

Une fois le processus d’installation achevé, il faut redémarrer le serveur.

Création d’une image WIM avec ImageX

Principe :
Pour dupliquer une cassette vidéo, il faut partir d'un original et créer une copie, il en est de même en informatique pour les ordinateurs.

Pour cloner un ordinateur, on utilise un logiciel de clonage (Utilitaire ImageX) afin de sauvegarder le contenu du disque sous forme d’un ou de plusieurs fichiers que l’on appelle image.

En préparant l'image il faut être rigoureux !

Pré requis :
Le principe étant de choisir la machine la plus représentative du parc informatique, l’installer proprement, mettre toutes les mises à jour, créer un répertoire avec tous les drivers de tout le parc, nettoyer les fichiers temporaires et lancer le SYSPREP (System Préparation utilitaire Microsoft de préparation du système en vue du déploiement).

Et enfin capturer l’image avec ImageX sous forme d’un fichier .WIM

Une fois le fichier .WIM généré, il faut tout simplement le copier sur le serveur de déploiement et ainsi le rendre disponible pour tout le parc.

Présentation d'ImageX

ImageX.exe est un outil de ligne de commande intégré à Windows PE 2.0 qui permet de capturer, de modifier et d’appliquer des images en vue de leur déploiement dans un environnement informatique

ImageX.exe prend en charge le nouveau format .WIM (Microsoft Windows Imaging Format) qui permet de créer et de distribuer des images indépendantes du matériel sur les postes de travail de l'organisation et ainsi réduire le nombre d’images standard en fournissant l’indépendance de couche d’abstraction matérielle (HAL, Hardware Abstraction Layer).

Pour plus d'information sur l'utilisation d'ImageX, rendez-vous sur http://waik.blogspot.com/

Présentation de Windows PE 2.0

Windows PE (Pre-installation Environment) à été conçu par Microsoft pour remplacer MS-DOS® comme environnement de pré-installation. Windows PE est un outil de démarrage qui fournit des fonctionnalités avancées pour l'installation, la résolution des problèmes et la récupération des données.

Windows PE 2.0 est basé sur les composants de Windows Vista® et peut exécuter de nombreuses applications, détecter et activer la plupart du matériel récent, et communiquer via des réseaux IP (Internet Protocol).

Pour plus d'information sur la création et l'utilisation de l'environnement Windows PE, rendez-vous sur http://waik.blogspot.com/

Présentation de WDS (Services de déploiement Windows)

WDS (Windows Deployment Services) est le remplaçant de RIS (Remote Installation Services) depuis Windows Server® 2003 Service Pack 2 et Windows Server® 2008.
Il prévoie le stockage, la gestion et le déploiement d'images. Il utilise le processus de démarrage de l'environnement PXE (Preboot eXecution Environment) pour installer le système d'exploitation, y compris sur les machines dépourvues de système d'exploitation.

Comment ça marche ?
Il est désormais plus facile de déployer un poste de travail Windows grâce aux divers outils utilisés pour créer et gérer des images d'ordinateur.

Avant de rentrer dans le vif du sujet, je vais commencer par fixer les prés requis pour WDS (Services de Déploiement Windows) :

Il faut au préalable disposer d’un Serveur DHCP (Dynamic Host Configuration Protocol), DNS (Domaine Name System) ainsi que d’un Contrôleur de domaine Active Directory.

Le serveur de déploiement peut être le même que le Serveur DHCP, DNS ou Contrôleur de domaine. Mais il faut impérativement avoir Windows Server® 2003 SP2 ou une version ultérieure.
Les outils dont nous aurons impérativement besoin pour créer et gérer les images à déployer sont : Windows PE 2.0 et ImageX.exe
